exports

Par ces exports Rezall règle les problèmes techniques de liaison entre systèmes, la définition des interfaces, le format des données et les protocoles. L'interopérabilité technique, décrivant la capacité pour des technologies différentes à communiquer et à échanger des données basées sur des normes d'interface bien définies et largement adoptées, permet donc à Rezall de s'interfacer avec plusieurs autres logiciels tel que : QGis, Cap-ft, Comac, etc ...

Interface​

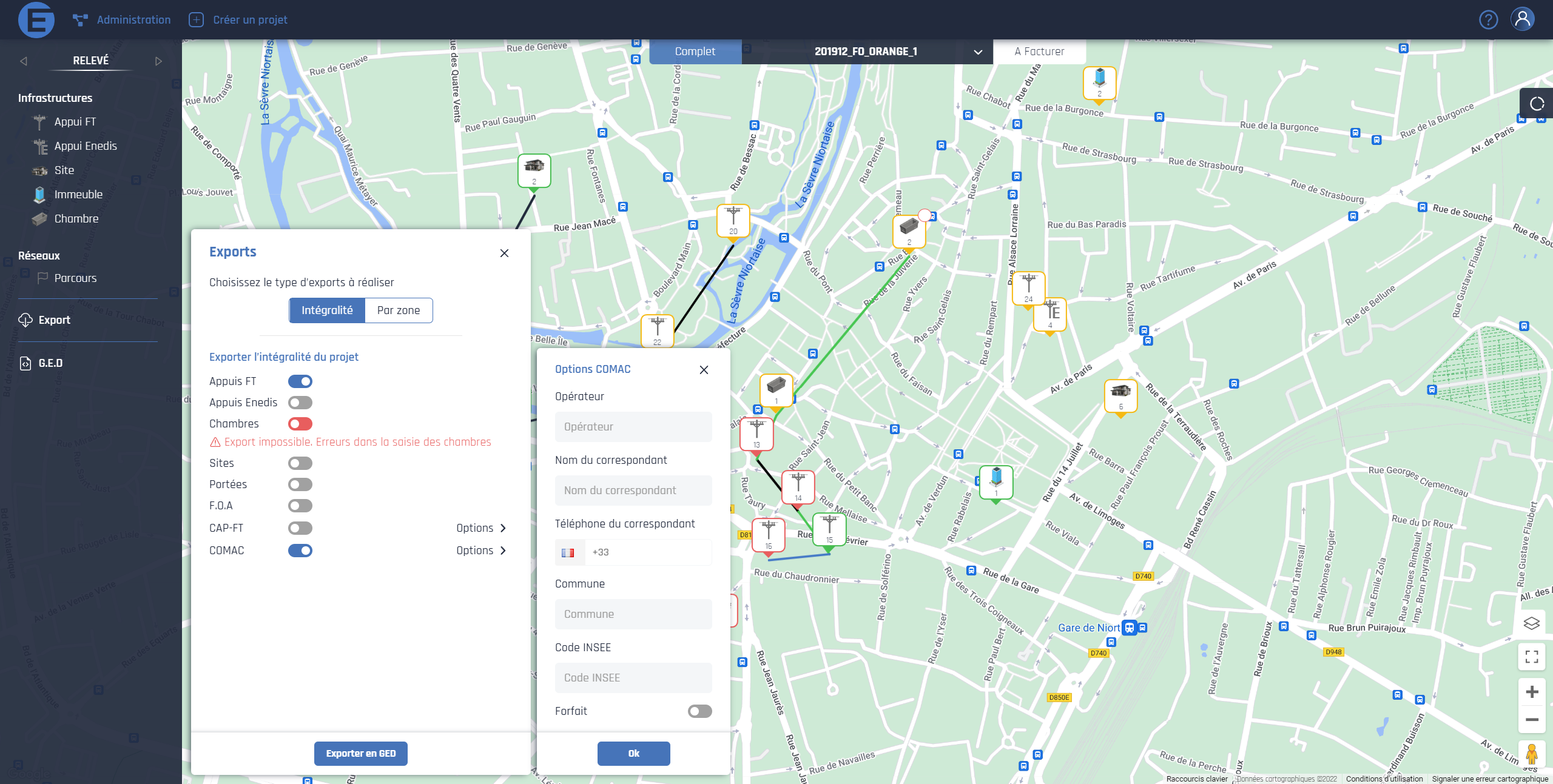

Exports

A REFAIRE APRES LA REFONTE

Cette dernière permet de saisir le type d'export choisi et ces options. Cette liste est la suivante :

  • Shape appuis : export de tous les appuis du projet,
  • Shape sites : export de tous les sites du projet,
  • Shape chambres : export de toutes les chambres du projet,
  • Shape portées : export de toutes les portées du projet,
  • F.O.A : fiches d'occupation des toutes les alvéoles de toutes les chambres du projet,
  • Souterrain : export de toutes les directions du projet,

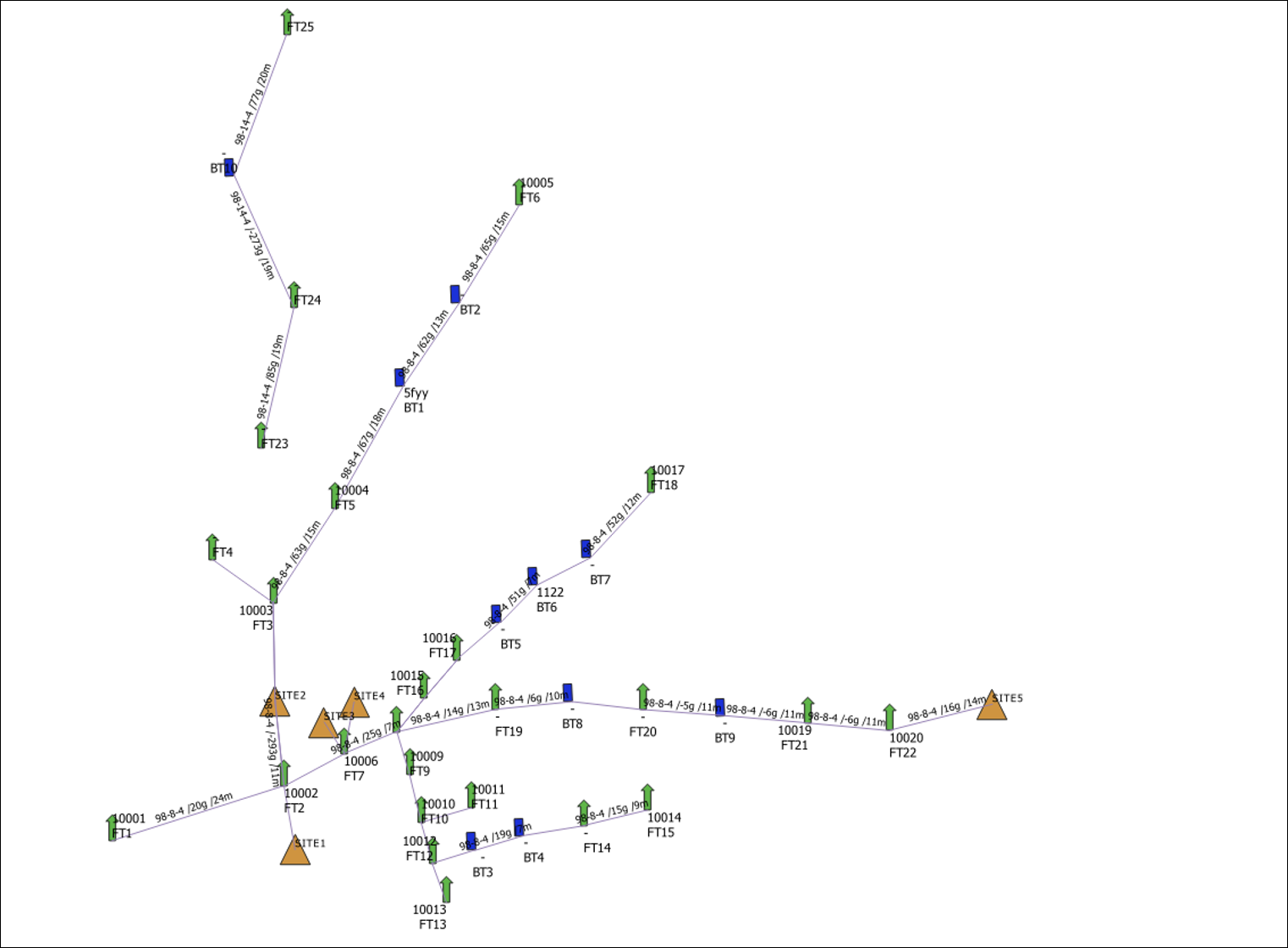

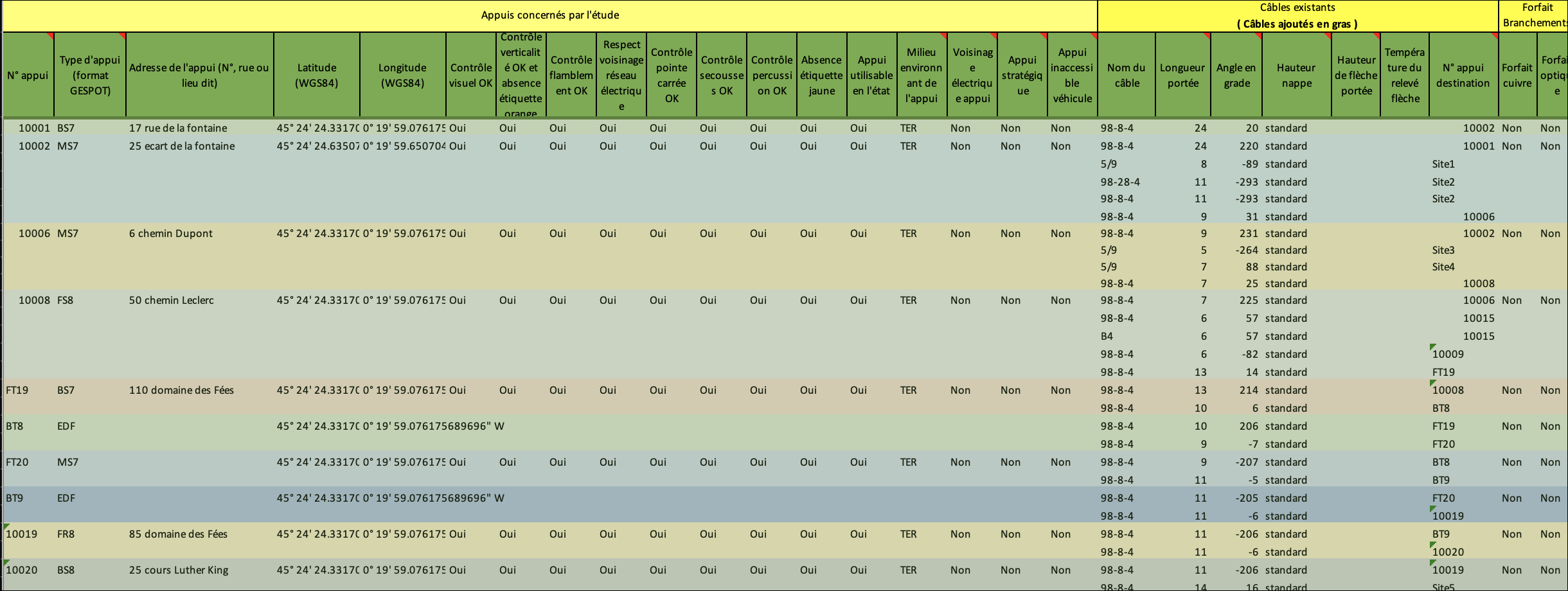

  • CAP-FT avec les options suivantes :
    • N° de commande,
    • Code centre,
    • Date,
    • Nom,
    • Nom Opérateur,
    • Code INSEE,
    • Ville,
    • Forfait cuivre,
    • Forfait optique.

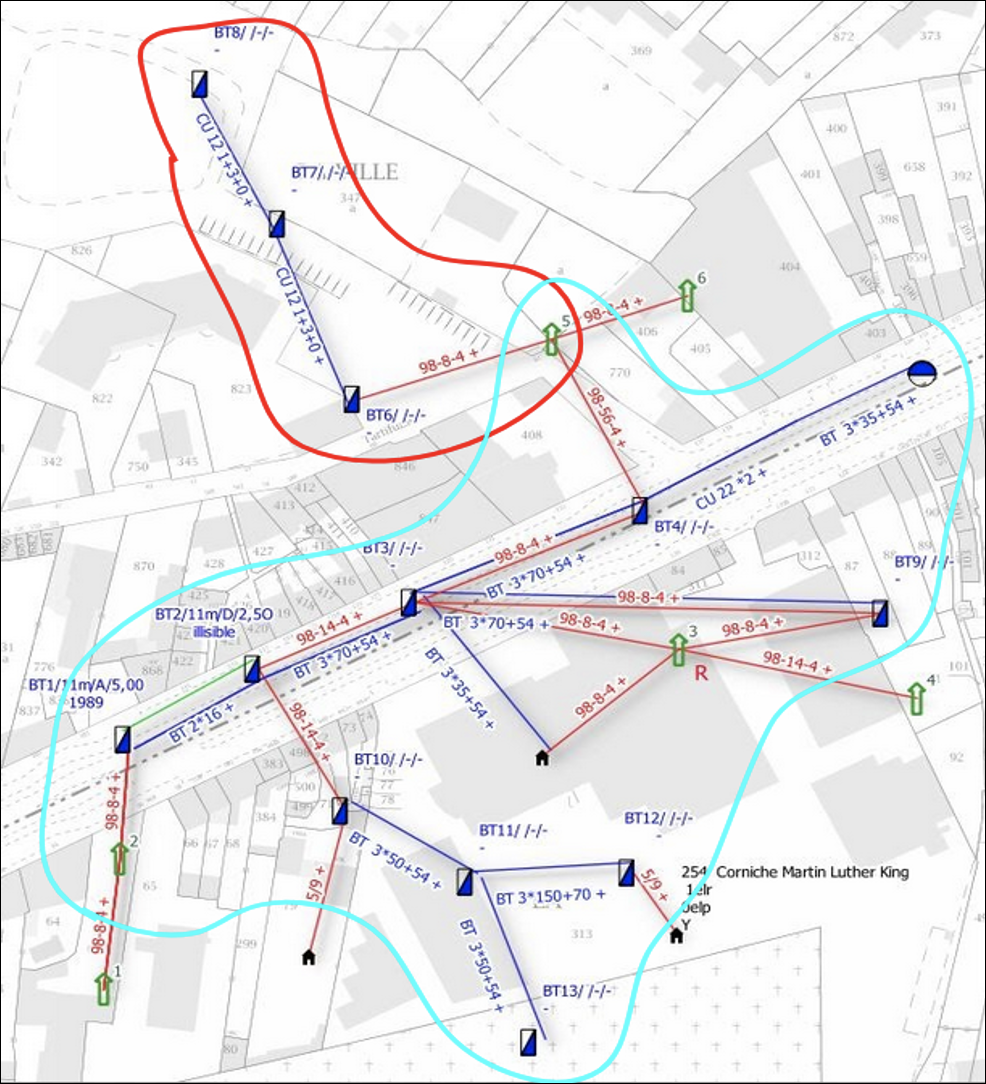

  • COMAC avec les options suivantes :
    • Opérateur,
    • Nom,
    • Téléphone,
    • Commune,
    • Code INSEE,
    • Forfait,

Exports​

Sites​

Le dossier .zip de cet export contient les fichiers suivant listant tous les sites du projet :

  • sites.dbf
  • sites.prj
  • sites.shp
  • sites.shx

Les sites sont chacun définis par les champs suivant :

  • IDPROJET : spécifie l'identifiant technique du projet Rezall,
  • TYPEPROJ : spécifie le type de site (logement individuel ou immeuble),
  • SYNDICAT : spécifie le nom du syndicat si le type de site est immeuble,
  • ADR_NUM : spécifie le numéro de rue de l'adresse du site,
  • ADR_TYPE : spécifie le type de numéro de rue de l'adresse du site (BIS, TER, QUATRO),
  • ADR_COMP : spécifie le complément de l'adresse du site,
  • ADR_CADR : spécifie le complément du numéro de l'adresse du site,
  • ADR_BAT : spécifie le bâtiment de l'adresse du site,
  • ADR_TVOI : spécifie le type de voie de l'adresse du site,
  • ADR_RUE : spécifie le libellé de la rue de l'adresse du site,
  • ADR_CP : spécifie le code postal de la ville de l'adresse du site,
  • ADR_VILL : spécifie le libellé de la ville de l'adresse du site,
  • INSEE : spécifie le code INSEE de la ville de l'adresse du site,
  • COMMUNE : spécifie le libellé de la commune de l'adresse du site,
  • COMMENT : spécifie le commentaire,
  • NB_INDS : spécifie le nombre de logements individuels,
  • NB_PRO : spécifie le nombre de logements professionnels,,
  • BOITIER : spécifie la présence de boitiers,
  • RAS : spécifie la présence de remonté aéro-souterraine,
  • ID_SITE : spécifie l'identifiant Rezall du site,
  • HEXA_CO : spécifie l'héxacode du site,
  • CREATE : spécifie la date de création du site,
  • UPDATE : spécifie la date de mise à jour du site,
  • WGS84_X : spécifie la latitude du site au format WGS 84,
  • WGS84_Y : spécifie la longitude du site au format WGS 84,
  • LAM93_X : spécifie la latitude du site au format lambert 93,
  • LAM93_Y : spécifie la longitude du site au format lambert 93,

Appuis​

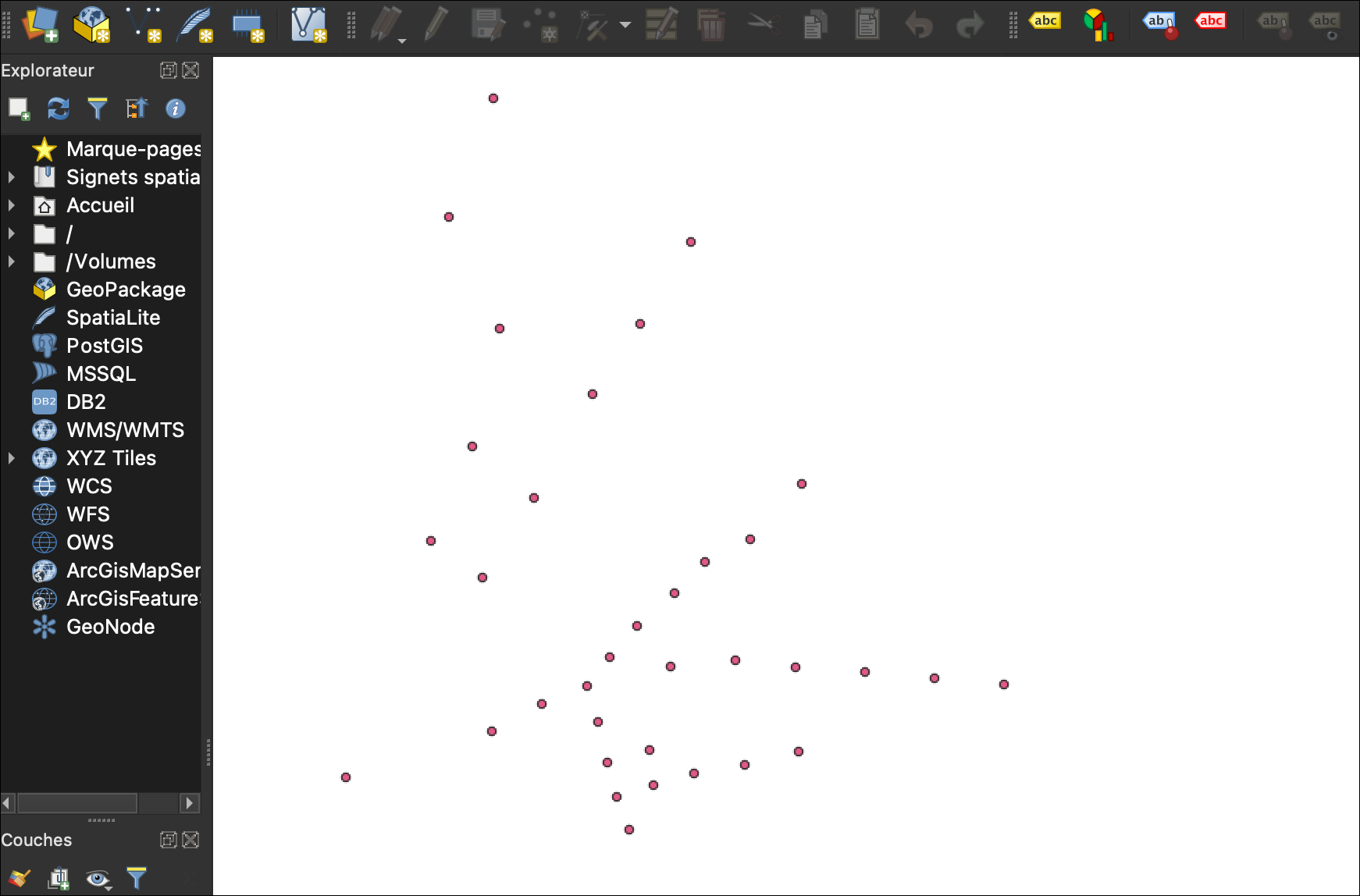

QGis Appuis

Le dossier .zip de cet export contient les fichiers suivant listant tous les appuis du projet :

  • appuis.dbf
  • appuis.prj
  • appuis.shp
  • appuis.shx

Les appuis sont chacun définis par les champs suivant :

  • IDPROJET : spécifie l'identifiant technique du projet Rezall,
  • CAT : spécifie la catégorie de l'appui (Télécom ou électrique),
  • NATURE : spécifie la nature de l'appui,
  • ADR_NUM : spécifie le numéro de rue de l'adresse de l'appui,
  • ADR_TYPE : spécifie le type de numéro de rue de l'adresse de l'appui (BIS, TER, QUATRO),
  • ADR_COMP : spécifie le complément de l'adresse de l'appui,
  • ADR_CADR : spécifie le complément du numéro de l'adresse de l'appui,
  • ADR_BAT : spécifie le bâtiment de l'adresse de l'appui,
  • ADR_TVOI : spécifie le type de voie de l'adresse de l'appui,
  • ADR_RUE : spécifie le libellé de la rue de l'adresse de l'appui,
  • ADR_CP : spécifie le code postal de la ville de l'adresse de l'appui,
  • ADR_VILL : spécifie le libellé de la ville de l'adresse de l'appui,
  • INSEE : spécifie le code INSEE de la ville de l'adresse de l'appui,
  • COMMUNE : spécifie le libellé de la commune de l'adresse de l'appui,
  • TYPE : spécifie le type de l'appui,
  • CARACT : spécifie la caractéristique de l'appui,
  • HAUTEUR : spécifie la hauteur de l'appui,
  • NUM_APP : spécifie le numéro de l'appui,
  • ID_APP : spécifie l'identifiant Rezall de l'appui,
  • TAS : spécifie la présence de remontée aéro-souterraine pour l'appui,
  • VOISINAG : spécifie la présence de voisinage électrique de l'appui,
  • VOIS_ELE : spécifie le type de voisinage électrique de l'appui,
  • RESP_EAP : spécifie s'il existe le respect du voisinage électrique de l'appui ou non,
  • STRATEGI : spécifie si l'appui est stratégique ou non,
  • APP_STRA : spécifie le type d'appui stratégique,
  • CTL_VISU : spécifie si le contrôle visuel est ok ou non,
  • CTL_VERT : spécifie si le contrôle verticalité est ok ou non,
  • CTL_FLAM : spécifie si le contrôle de flambement est ok ou non,
  • CTL_PTCA : spécifie si le contrôle de pointe carré est ok ou non,
  • CTL_SECO : spécifie si le contrôle de secousse est ok ou non,
  • CTL_T_AP : spécifie si le contrôle de la tête de l'appui est ok ou non,
  • CTL_PERC : spécifie si le contrôle de percussion est ok ou non,
  • ETIQ_J_O : spécifie si le contrôle de flambement est ok ou non,
  • IMP_PRIV : spécifie si l'appui est dans une zone privée,
  • ELAGAGE : spécifie si l'élagage est nécessaire ou non,
  • APP_UTIL : spécifie si l'appui est utilisable ou non,
  • MILIEU : spécifie le milieux environnant de l'appui (TER, BMP),
  • ACCESS : spécifie si l'appui est accessible via véhicule,
  • COMMENT : spécifie le commentaire,
  • CLASSE : spécifie la classe de l'appui,
  • EFFORT : spécifie l'effort de l'appui,
  • ANNEE : spécifie l'année de l'appui,
  • NUM_ORDRE : spécifie l'identifiant Rezall de l'appui,
  • ETAT_SUP : spécifie l'état de l'appui,
  • BOITIER : spécifie le nombre de boitiers de l'appui,
  • TBT_PRESEN : spécifie si une transition BT est présente ou non su r l'appui,
  • TYPE_TBT : spécifie le type de transition BT de l'appui,
  • NB_TBT : spécifie le nombre de transition BT de l'appui,
  • TCU_PRESEN : : spécifie si une transition Cuivre est présente ou non sur l'appui,
  • TYPE_TCU : spécifie le type de transition Cuivre de l'appui,
  • NB_TCU : spécifie le nombre de transition Cuivre de l'appui,
  • TCO_PRESEN : : spécifie si une transition Coaxial est présente ou non sur l'appui,
  • TYPE_TCO : spécifie le type de transition Coaxial de l'appui,
  • NB_TCO : spécifie le nombre de transition Coaxial de l'appui,
  • TFI_PRESEN : : spécifie si une transition Fibre Optique est présente ou non sur l'appui,
  • TYPE_TFI : spécifie le type de transition Fibre Optique de l'appui,
  • NB_TFI : spécifie le nombre de transition Fibre Optique de l'appui,
  • BRANC_BT : spécifie le type de branchement BT (2 ou 4 fils)
  • ACCR_BT1 : spécifie le décalage de la tête d'appui à l'accroche BT1,
  • ACCR_BT2 : spécifie le décalage de la tête d'appui à l'accroche BT2,
  • ACCR_BT3 : spécifie le décalage de la tête d'appui à l'accroche BT3,
  • ECLAI_PU : spécifie si l'éclairage publique est présent ou non,
  • ECLAI_HT : spécifie la hauteur de l'éclairage publique,
  • TYPE_T1 : : spécifie la présence ou non de la traverse 1,
  • HAUT_T1 : spécifie la hauteur de la traverse 1 de l'appui,
  • TYPE_T2 : spécifie la présence ou non de la traverse 2,
  • HAUT_T2 : spécifie la hauteur de la traverse 2 de l'appui,
  • TYPE_T3 : spécifie la présence ou non de la traverse 3,
  • HAUT_T3 : spécifie la hauteur de la traverse 3 de l'appui,
  • CREATE : spécifie la date de création du site,
  • UPDATE : spécifie la date de mise à jour du site,
  • WGS84_X : spécifie la latitude du site au format WGS 84,
  • WGS84_Y : spécifie la longitude du site au format WGS 84,
  • LAM93_X : spécifie la latitude du site au format lambert 93,
  • LAM93_Y : spécifie la longitude du site au format lambert 93,

Chambres télécoms​

Le dossier .zip de cet export contient les fichiers suivant listant tous les chambres télécoms du projet :

  • chambres.dbf
  • chambres.prj
  • chambres.shp
  • chambres.shx

Les chambres télécoms sont chacune définies par les champs suivant :

  • IDPROJET : spécifie l'identifiant technique du projet Rezall,
  • NAME : spécifie le nom technique de la chambre télécom,
  • REF_FT : spécifie la référence FT de la chambre télécom,
  • ID_REF : spécifie l'identifiant Rezall de la chambre télécom,
  • TYPE : spécifie le type de la chambre télécom,
  • ADR_NUM : spécifie le numéro de rue de l'adresse de la chambre télécom,
  • ADR_TYPE : spécifie le type de numéro de rue de l'adresse de la chambre télécom (BIS, TER, QUATRO),
  • ADR_COMP : spécifie le complément de l'adresse de la chambre télécom,
  • ADR_CADR : spécifie le complément du numéro de l'adresse de la chambre télécom
  • ADR_BAT : spécifie le bâtiment de l'adresse de la chambre télécom,
  • ADR_TVOI : spécifie le type de voie de l'adresse de la chambre télécom,
  • ADR_RUE : spécifie le libellé de la rue de l'adresse de la chambre télécom,
  • ADR_CP : spécifie le code postal de la ville de l'adresse de la chambre télécom,
  • ADR_VILL : spécifie le libellé de la ville de l'adresse de la chambre télécom,
  • INSEE : spécifie le code INSEE de la ville de l'adresse de la chambre télécom,
  • COMMUNE : spécifie le libellé de la commune de l'adresse de la chambre télécom,
  • INACCESS : spécifie si la chambre télécom est inaccessible ou non,
  • SECURISE : spécifie si la chambre télécom est sécurisée ou non,
  • COMMENT : commentaire sur la chambre télécom,
  • CREATE : spécifie la date de création du site,
  • UPDATE : spécifie la date de mise à jour du site,
  • WGS84_X : spécifie la latitude du site au format WGS 84,
  • WGS84_Y : spécifie la longitude du site au format WGS 84,
  • LAM93_X : spécifie la latitude du site au format lambert 93,
  • LAM93_Y : spécifie la longitude du site au format lambert 93,

Portées​

QGis Portées

Le dossier .zip de cet export contient les fichiers suivant listant toutes les portées du projet :

  • portees.dbf
  • portees.prj
  • portees.shp
  • portees.shx

Les portées sont chacune définies par les champs suivant :

  • ADDUCT : spécifie si cette portée est une adduction ou non,
  • CAT : spécifie la catégorie de la portée,
  • SUB_CAT : spécifie la sous-catégorie de la portée,
  • LIB_CABL : spécifie de libellé de la portée,
  • LONG_M : spécifie la longueur en mètre de la portée,
  • DIRECTIO : spécifie la direction de la portée en grade ????,
  • A_TYPE : spécifie le type de l'infra-structure A de la portée,
  • A_NUMID : spécifie l'identifiant externe de l'infra-structure A de la portée,
  • A_REFID : spécifie l'identifiant Rezall de l'infra-structure A de la portée,
  • A_WSGX : spécifie la latitude de l'infra-structure A de la portée au format WGS 84,
  • A_WSGY: spécifie la longitude de l'infra-structure A de la portée au format WGS 84,
  • A_L93X: spécifie la latitude de l'infra-structure A de la portée au format lambert 93,
  • A_L93Y: spécifie la longitude de l'infra-structure A de la portée au format lambert 93,
  • B_TYPE : spécifie le type de l'infra-structure B de la portée,
  • B_NUMID: spécifie l'identifiant externe de l'infra-structure B de la portée,
  • B_REFID : spécifie l'identifiant Rezall de l'infra-structure B de la portée,
  • B_WSGX : spécifie la latitude de l'infra-structure B de la portée au format WGS 84,
  • B_WSGY: spécifie la longitude de l'infra-structure B de la portée au format WGS 84,
  • B_L93X: spécifie la latitude de l'infra-structure B de la portée au format [lambert 93,
  • B_L93Y: spécifie la longitude de l'infra-structure B de la portée au format lambert 93,

F.O.A​

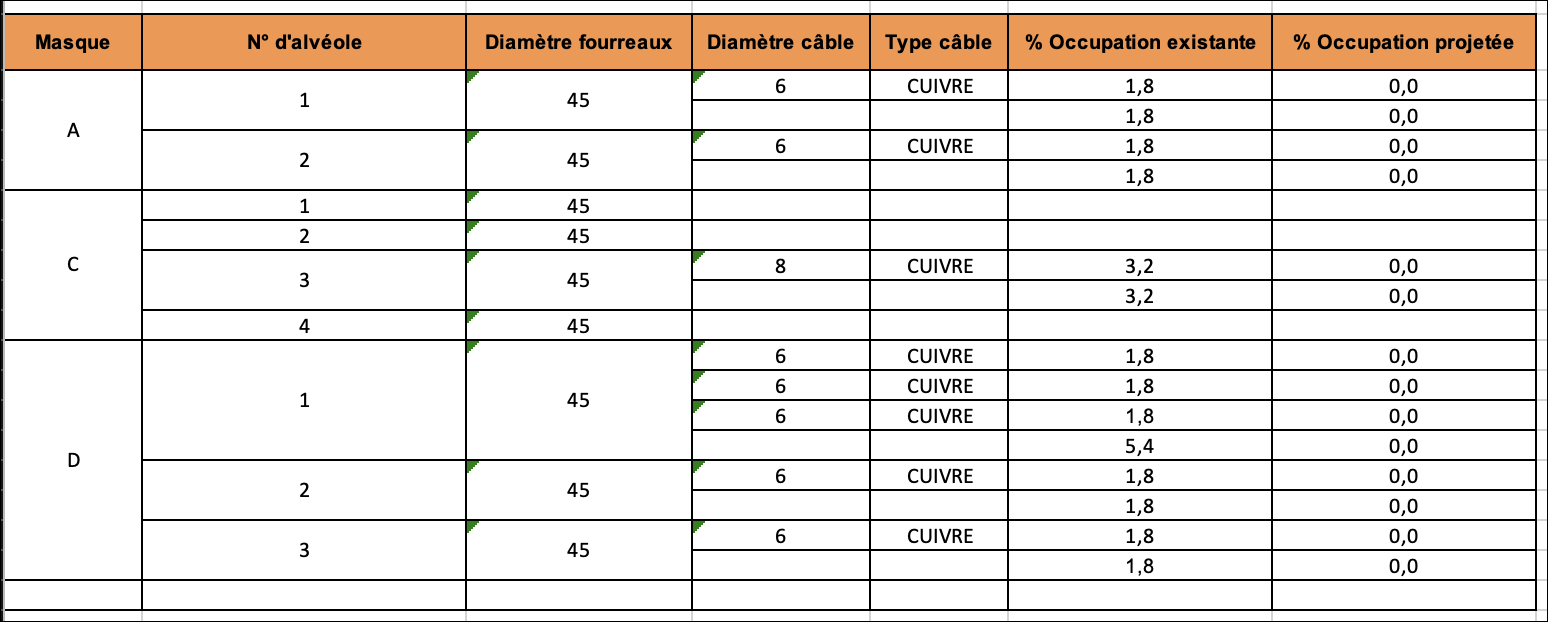

Rezall exporte une F.O.A pour chaque chambre télécom du projet. Ce fichier Excel possède deux onglets permettant de spécifié l'état et l'occupation des alvéoles de la chambre télécom.

Fiche descriptive​

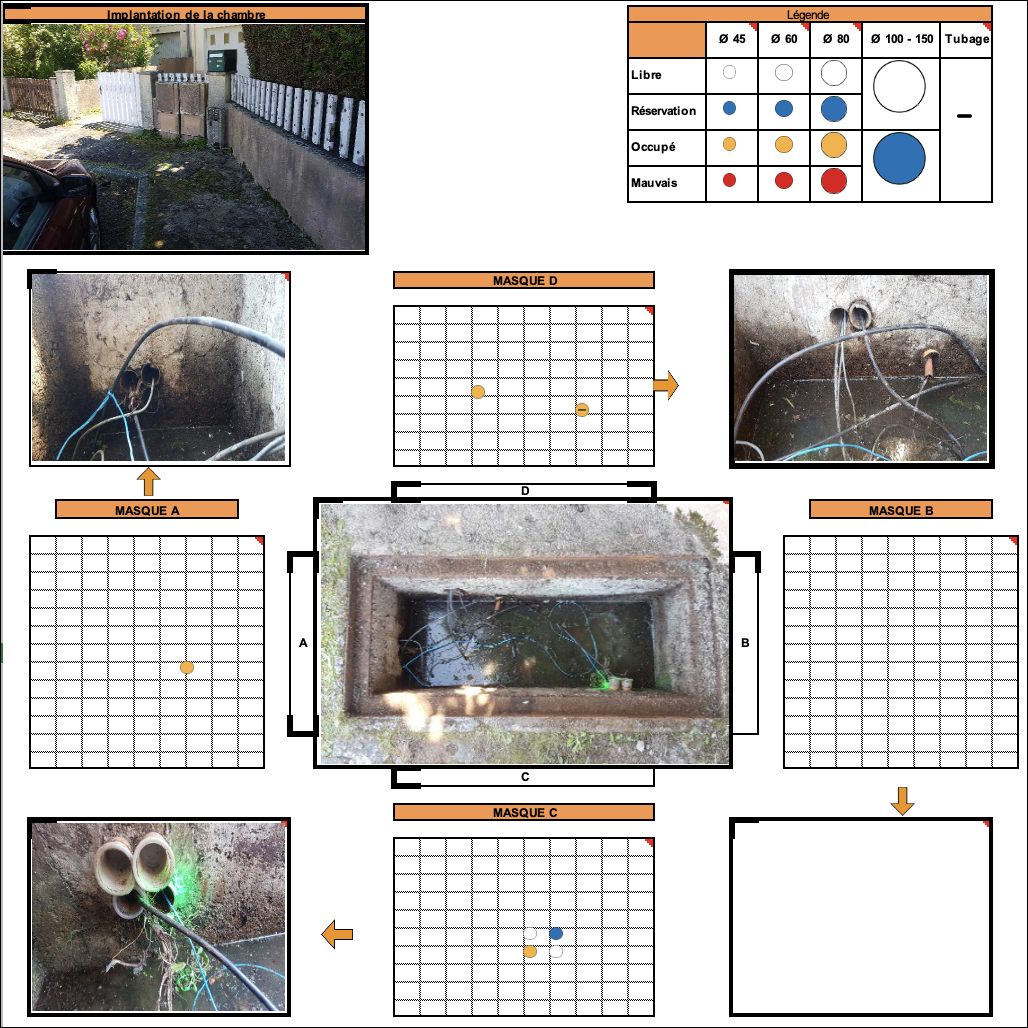

Fiche descriptive FOA

La fiche descriptive de la FOA est composée :

  • D'un cartouche composé comme suit.
    • N° chambre : spécifie l'identifiant de la chambre télécom,
    • Planche : spécifie le code INSEE de la chambre télécom,
    • Type : spécifie le type de la chambre télécom,
    • Date : spécifie la date du jour au format dd/MM/YYYY,
    • Adresse : spécifie l'adresse de la chambre télécom composée de la concaténation des champs suivants.
      • Numero,
      • Type,
      • Complement,
      • Complement d'adresse,
      • Bâtiment,
      • Type de voie,
      • Libellé de la voie,
      • Code postal,
      • Ville.
  • D'une photographie d'implantation de la chambre télécom
  • Masque : spécifie la description de chaque masque A, B, C ou D. Chacun est composé comme suit.
    • photographie du masque
    • description des alvéoles du masque
  • Vues complémentaires avec repères métriques pour faisabilité d'implantation de boîtiers ou manchons dans les chambres télécom : contenant de 0 à 4 photographies maximum de mires.

Relevé d'occupation​

Relevé d'occupation FOA

L'onglet de relevé d'occupation des alvéoles est composé des champ suivant :

  • Masque : spécifie la lettre d'identification du masque A, B, C ou D,
  • N° d'alvéole : spécifie le numéro de l'alvéole sur la grille (pour rappel elle est numérotée de façon croissante de gauche à droite et de haut en bas),
  • Diamètre fourreaux : spécifie le diamètre du fourreaux,
  • Diamètre câble : spécifie le diamètre du câble,
  • Type câble : spécifie le type du câble,
  • % Occupation existante : spécifie le poucentage d'occupation réel de l'alvéole,
  • % Occupation projetée : spécifie le poucentage d'occupation projetée de l'alvéole.

Souterrains​

Fonctionnalité implémentée prochainement.

Cap-ft​

Example CAP-FT

Le fichier .zip de cet export contient un fichier Excel permettant l'interopérabilité avec le logiciel CAP-FT, ce dernier est composé des informations suivantes.

Cartouche général​

Le cartouche général du document est constitué des champs suivant :

  • N° de commande : spécifie le numéro de commande saisi dans les options d'export cap-ft,
  • Nom de l'Opérateur : spécifie le nom de l'opérateur saisi dans les options d'export cap-ft,
  • Ville, commune : spécifie la ville ou la commune saisie dans les options d'export cap-ft,
  • Code centre : spécifie le code centre saisi dans les options d'export cap-ft,
  • Date de la commande : spécifie la date de commande saisie dans les options d'export cap-ft,
  • Nom du sous-traitant : spécifie le nom du sous traitant saisi dans les options d'export cap-ft,
  • code INSEE : spécifie le code INSEE saisi dans les options d'export cap-ft.

Tableau général​

  • Appuis concernés par l'étude
    • N° appui : spécifie l'identifiant de l'appui,
    • Type d'appui (format GESPOT) : spécifie de type d'appui en s'appuyant sur la nomenclature GESPOT Nos paramétrages - GESPOT),
    • Adresse de l'appui (N°, rue ou lieu dit) : spécifie l'adresse de l'appui composée de la concaténation des champs suivants.
      • Numero,
      • Type,
      • Complement,
      • Complement d'adresse,
      • Bâtiment,
      • Type de voie,
      • Libellé de la voie,
      • Code postal,
      • Ville.
    • Latitude (WGS84) : spécifie la latitude de l'appui au format WGS 84,
    • Longitude (WGS84) : spécifie la longitude de l'appui au format WGS 84,
    • Contrôle visuel OK : spécifie si le contrôle visuel à été fait ou non,
    • Contrôle verticalité OK et absence étiquette orange : spécifie si le contrôle de verticalité à été fait ou non,
    • Contrôle flamblement OK : spécifie si le contrôle de flamblement à été fait ou non,
    • Respect voisinage réseau électrique : spécifie si le voisinage électrique est respecté ou non,
    • Contrôle pointe carrée OK : spécifie si le contrôle de la pointe carrée à été fait ou non,
    • Contrôle secousses OK ; spécifie si le contrôle des secousses à été fait ou non,
    • Contrôle percussion OK : spécifie si le contrôle de percussion à été fait ou non,
    • Absence étiquette jaune : spécifie si l'étiquette jaune est absente ou non,
    • Appui utilisable en l'état : spécifie si l'appui est utilisable en l'état,
    • Milieu environnant de l'appui : spécifie le type du milieu environnant de l'appui,
    • Voisinage électrique appui : spécifie le type de voisinage électrique de l'appui,
    • Appui stratégique : spécifie le type d'appui stratégique,
    • Appui inaccessible véhicule : spécifie si l'appui est accessible via véhicule.
  • Câbles existants (Câbles ajoutés en gras)
    • Nom du câble : spécifie le libellé du câble passant par l'appui,
    • Longueur portée : spécifie la longueur en mètre de la portée jusqu'à l'appui de destination,
    • Angle en grade : spécifie l'angle en grade de la portée par rapport à l'appui,
    • Hauteur nappe : spécifie la hauteur de la nappe à savoir
      • Si nom du câble dans la liste Coaxial alors nappe est basse,
      • Si nom du câble dans la liste Telecom alors nappe est standard,
      • Si nom du câble dans la liste fibre optique alors nappe est haute,
    • N° appui destination : spécifie l'identifiant de l'appui de destination de la portée.
  • Forfait Branchements
    • Forfait cuivre : spécifie les règles suivant suivant le choix du forfait cuivre choisi dans les options de l'export cap-ft.
      • Si forfait cuivre coché avant export et au moins un 5/9 sur le poteau, le forfait cuivre est positionné à OUI,
      • Si forfait cuivre coché avant export et pas de 5/9 sur le poteau, le forfait cuivre est positionné à NON,
      • Si forfait cuivre non coché avant export, le forfait cuivre est positionné à NON.
    • Forfait optique : : spécifie les règles suivant suivant le choix du forfait optique choisi dans les options de l'export cap-ft.
      • Si forfait fibre coché avant export et au moins un 5/9 sur le poteau, le forfait optique est positionné à OUI,
      • Si forfait fibre coché avant export et pas de 5/9 sur le poteau, le forfait optique est positionné à NON,
      • Si forfait fibre non coché avant export mettre, le forfait optique est positionné à NON.
  • Résultats Charge disponible (daN)
    • Effort disponible avant ajout câble : spécifie l'effort de l'appui,
  • Travaux sur l'appui
    • transition souterraine : spécifie la présence ou non d'une transition aéro-souterrain sur l'appui,

Règles de génération​

CAP-FT
  1. Sont exportés et présents sur le fichier CAP-FT, tous les appuis et sites en liaison avec un appui Télécom,
  2. Tous les appuis électriques et sites reliés par un ou plusieurs câbles télécoms doivent être présents dans le même fichier en tant que A+1 (adjacent + 1, c’est-à-dire que l'infra site ou appui électrique se trouve à une portée d'un FT),
  3. Tous les appuis électriques et site A + 2 (adjacent + 2, c’est-à-dire que l'infra-structure site ou appui électriques se trouve à deux portées d'un appui Télécom) ne doivent pas être exportée,
  4. Si deux infra-structures "adjacent + 1" sont liées, alors elles seront présentes dans le fichier,
  5. S'il y a différentes artères liées, elles apparaîtront sur le même fichier et la priorité sera donnée à la plus longue (en mètre linéaire), jusqu’à arriver à la plus petite,
  6. Si deux infra-structures "adjacentes + 1 sont liées alors le nom du câble sera "liaison" avec le même grade et la même longueur que le câble existant,
  7. Pour passer d'une artère à une autre, l'appui que je déclare en début de ma nouvelle artère, doit être la destination d'un câble d'un appui d'une autre artère,
  8. Pour les grades des câbles, il faut récupérer la direction du câble comme dans les exports shape des portées.

Comac​

Example Comac

Le dossier .zip de cet export contient un ou plusieurs fichier .pcm et les photographies des infra-structures concernées

Chaque fichier .pcm est défini comme suit.

  • Comac
    • Ver sion : version Comac (ici 4.02). -Données générales
    • Operateur : égal à l'opérateur saisi dans les options d'export Comac,
    • NomCorrespondant : égal au nom du correspondant saisi dans les options d'export Comac,
    • TelCorrespondant : égal au téléphone du correspondant saisi dans les options d'export Comac,
    • DistEnergie : égal à Enedis,
    • DateEnregistrement : égal à la date de l'export au format dd/MM/YYYY,
    • Commune : égal à la commune saisie dans les options d'export Comac,
    • Insee : égal au code INSEE saisi dans les options d'export Comac.
  • Liste des hypothèses climatiques
    • Hypothese : égal à A2,
    • Hypothese : égal à B1,
    • Hypothese : égal à G1,
    • Hypothese : égal à DP1.
  • Liste des supports : chaque support est définie comme suit.
    • Nom : spécifie l'identifiant du support,
    • Facade : spécifie la règle de gestion d'export 6,
    • Nature : spécifie la nature Comac du support définie dans Nos paramétrages - COMAC),
    • Hauteur : spécifie la hauteur du support,
    • Classe : spécifie la classe Comac du support définie dans Nos paramétrages - COMAC),
    • Effort : spécifie l'effort du support,
    • Orientation> : spécifie l'orientation du support,
    • Etat : spécifie l'état du support,
    • Commentaire : indique les commentaires joints à ce support,
    • BranchementsBT : spécifie le type de branchement BT du support,
    • BranchementsTV : spécifie le câble porté par ce support est de type '5/9', 'L1083-A', 'L1083-P' ou non,
    • ReservationEP : spécifie la réservation d'éclairage publique ou non,
    • PresenceEP : spécifie la présence ou non d'éclairage publique ou non,
    • HauteurEP : spécifie la hauteur de l'éclairage publique,
    • Illisible : spécifie si l'effort, la hauteur et l'année de ce support sont connus,
    • X : spécifie la latitude du support au format Lambert 93,
    • Y : spécifie la longitude du support au format Lambert 93,
    • Annee : spécifie l'année du support,
    • RASBT : spécifie, si elle existe, le type de transition BT de ce support,
    • RASFT : spécifie, si elle existe, le type de transition cuivre de ce support,
    • RASCO : spécifie, si elle existe, le type de transition coaxial de ce support,
    • RASFO : spécifie, si elle existe, le type de transition fibre optique de ce support,
    • NbRaccordementsCuivre : spécifie le nombre de câble "5/9" sur ce support,
    • NbRaccordementsCoaxial : spécifie le nombre de câble "C6" sur ce support,
    • NbRaccordementsFibre : spécifie le nombre de câble "L1083-A" et "L1083-P" sur ce support,
    • TraverseExistante1 : spécifie, si elle existe, la hauteur de la traverse 1 posée sur ce support,
    • TraverseExistante2 : spécifie, si elle existe, la hauteur de la traverse 2 posée sur ce support,
    • TraverseExistante3 : spécifie, si elle existe, la hauteur de la traverse 3 posée sur ce support,
  • Liste des portées : chacune des portée est définie comme suit.
    • Longueur : spécifie la longueur en mètre de la portée, c'est à dire la longueur entre le support A (SuppG) et le support B (SuppD),
    • Angle : spécifie la direction en mètre de la portée, c'est à dire l'angle en grade entre le support A (SuppG) et le support B (SuppD),
    • SuppG : spécifie l'identifiant du support A de l'une des extrémité de la portée,
    • SuppD : spécifie l'identifiant du support B de l'une des extrémité de la portée,
  • Liste des lignes électriques BT : chacune est constituée comme suit.
    • TypeConducteur : spécifie si la sous catégorie de la lignes électrique BT et "BT NU" ou "BT ISOLE",
    • Conducteur : spécifie le libellé de la ligne électrique BT,
    • Liste des supports de la lignes électrique BT : chacun est constitué comme suit.
      • Support : spécifie l'identifiant du support traversé par cette ligne électrique BT,
      • DecalAccro : est égal à -15,5 pour un ligne électrique "BT NU" ou -25 pour un ligne électrique "BT ISOLE",
    • La liste des portées : chacune est constituée comme suit.
      • Portee : spécifie la longueur de la portée.
  • La liste des lignes Telecom Coaxial et Fibre : chacune est constituée comme suit :
    • Cable : spécifie le libellé de la ligne Telecom Coaxial et Fibre.
    • La liste des supports : chacun est constitué comme suit.Supports>
      • Support : spécifie l'identifiant du support traversé par la lignes Telecom Coaxial et Fibre.
    • La liste des portées : chacune est constituée comme suit.
      • Portee : spécifie la longueur de la portée.

Régles de génération​

Comac
  1. Pour générer un export comac, il faut qu'il y ai au minimum un appui électrique dans le projet,
  2. Un seul export Comac est réalisé par zone,Une zone est définie par l'ensemble de : - tous les appuis électrique reliés par un ou plusieurs câbles électriques. Ce qui forme alors l'artère principale,- tous les appuis télécom, électrique, Sites reliés par un ou plusieurs câbles télécoms présents dans la même zone en tant que A+1 (Appui adjacent + 1 par rapport à l'artère principale),- Les éléments ne respectant pas les règles 3 et 4 seront dans une nouvelle étude.
  3. Si un câble identique (même libellé) relie plusieurs appuis, alors ces derniers nommés "supports" dans Comac doivent être regroupés sur la même ligne BT,
  4. Si le bouton forfait (ici "5/9") de l'option d'export Comac est positionné sur non, alors tous les câbles "5/9" doivent être présent dans l'étude,
  5. Si le bouton forfait (ici "5/9") de l'option d'export Comac est positionné sur oui, alors tous les câbles "5/9" ne seront pas présent dans l'étude, un forfait branchement sera appliqué aux appuis,
  6. Les appuis "potelets" électrique, télécom et les Sites seront représentés par des façades dans le fichier généré.
