template

Le produit Rezall possède un template spécifique, connu également sous le terme de modèle, layout ou gabarit en français. Il représente l’ensemble des éléments graphiques de l’agencement des colonnes, passant par le choix des couleurs jusqu’à l’établissement de la structure des différents éléments enveloppant ce produit, abstraction faite de son contenu.

Vue web​

Le design général du web est construit comme suit :

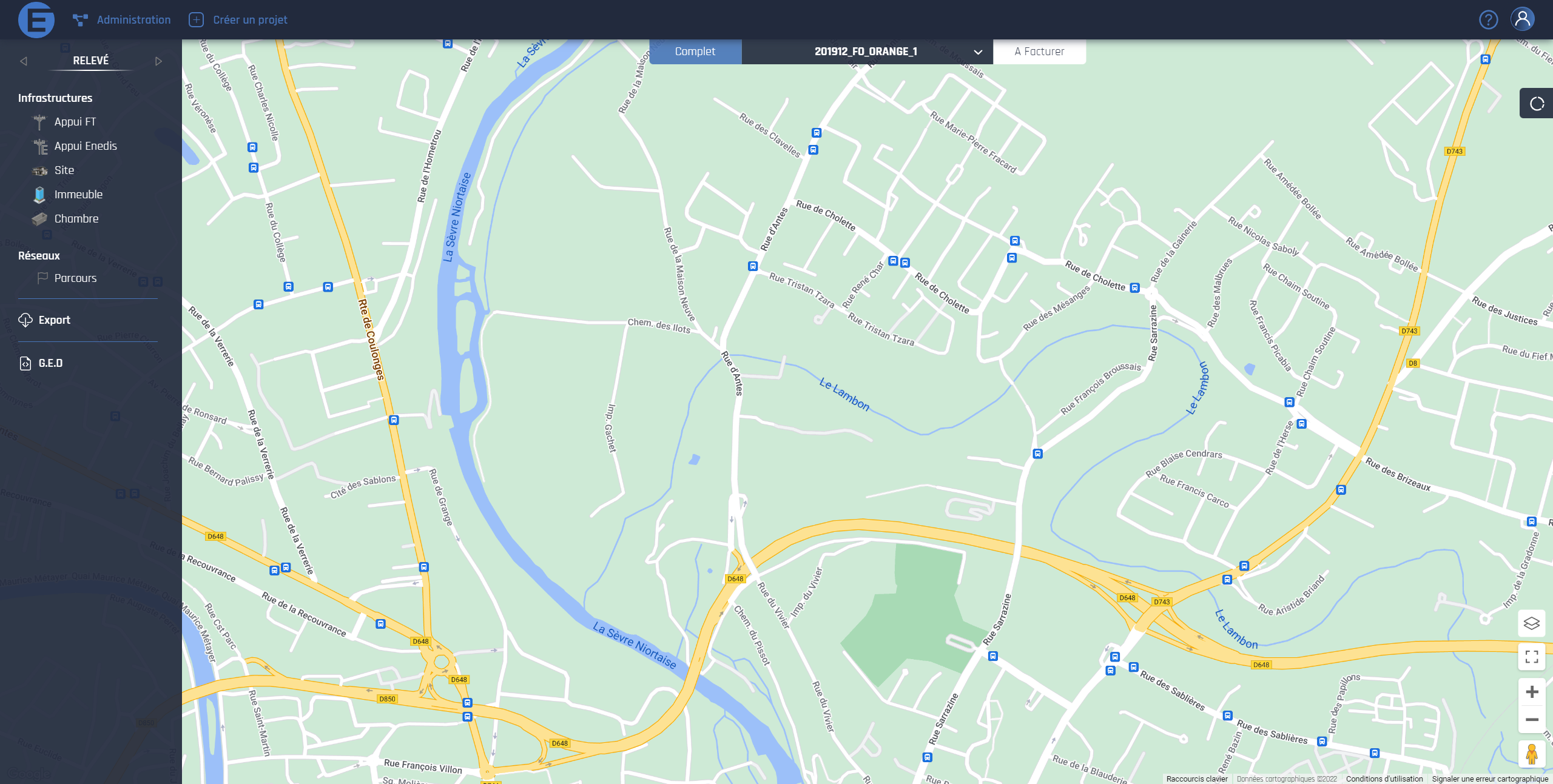

Design Général Web

Top menu​

Le "Top menu" donne accès aux fonctionnalités suivantes.

  • A gauche :
    • Logo : identification du produit.
  • Au centre :
    • Administration : permet l'accès à la vue administration (pour les personne ayant un rôle suffisant),
    • Tableau de bord : permet le retour au tableau de bord,
    • Création : permet l'accès à la vue de création d'un projet,
  • A droite :
    • Affectation(s) : liste les personnes affectées au projet consulté (seulement disponible dans la vue projet),
    • Nom : spécifie le nom du projet consulté (seulement disponible dans la vue projet),
    • Avatar : photographie identifiant la personne connectée et donnant accès, au survol, à la vue profil.

Left menu​

Le "Left menu" (ou menu de gauche) donne accès aux fonctionnalités suivantes :

  • Menu "burger" : icône permettant d'ouvrir ou fermer le Left menu,

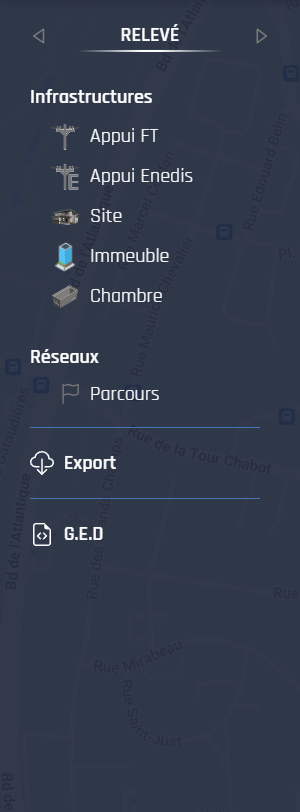

    Menu Burger Close/Open

  • Le choix du calque sur lequel travailler :

    • Relevé : calque permettant la saisie, la modification et le suivi du relevé terrain des éléments concernés par le projet,
    • Etude : calque permettant l'import et le suivi de éléments en étude de faisabilité du projet,
    • Travaux : (Fonctionnalité implémentée prochainement).

  • Sous menu du calque

    • Relevé :
      • Infra-structures : permettant la saisie ou le suivi des infra-structures du catalogue,
      • Parcours : permettant la saisie ou le suivi des parcours (ou des portées simples) et des câbles.
    • Etude :
      • Infra-structures : permettant la saisie ou le suivi des infra-structures du catalogue,
      • Parcours : permettant la saisie ou le suivi des parcours (ou des portées simples) et des câbles.
      • Imports : permettant l'import de zones d'éligibilité, de routes optiques, des câbles, des infra-structures au format Shape ou CSV.
    • Travaux : Fonctionnalité implémentée prochainement

Fonctionnalités secondaires​

Aux fonctionnalités dédiées à l'ingénierie d'étude, le produit Rezall adjoint des fonctionnalités dites "secondaires" qui n'en sont pas moins indispensables :

Vue mobile​

Le design général du web est construit comme suit :

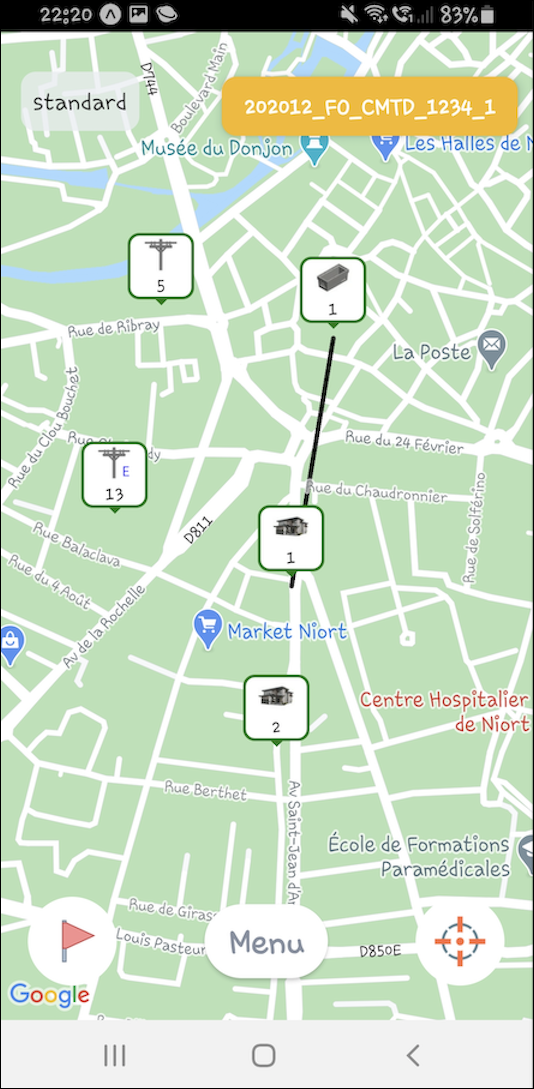

Design Général Mobile Avec ReseauxDesign Général Mobile Sans Reseaux

Réseaux / Synchronisation​

Cette espace est dédié à afficher si :

  • vous êtes en zones blanches suivant la qualité du réseau cellulaire,
  • vous êtes en court de synchronisation des éléments saisis vers le cloud Rezall.

Choix fond de carte​

Menu permettant la sélection du fond de carte désiré.

Nom du projet​

Affiche le nom du projet courant.

Bottom Menu​

Menu présentant l'accès au(x) :

  • Parcours : Permettant la saisie des parcours (ou des portées simples) et des câbles,
  • Menu : Permet de visualiser les informations générales du projet, de le valider ou de revenir au tableau de bord,
  • Infra-structures : Permet la saisie des infra-structures.

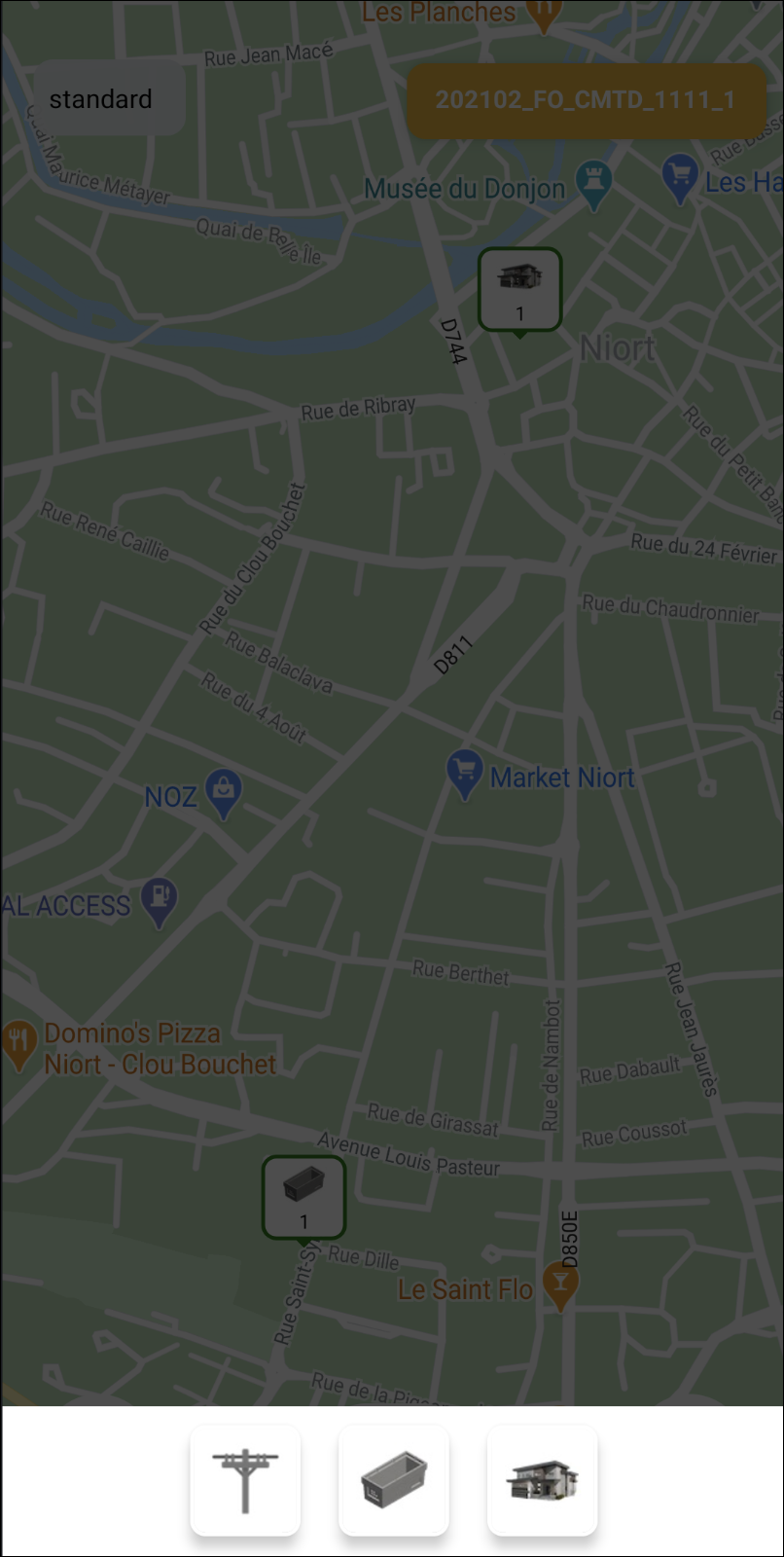

Menu Infra Mobile
